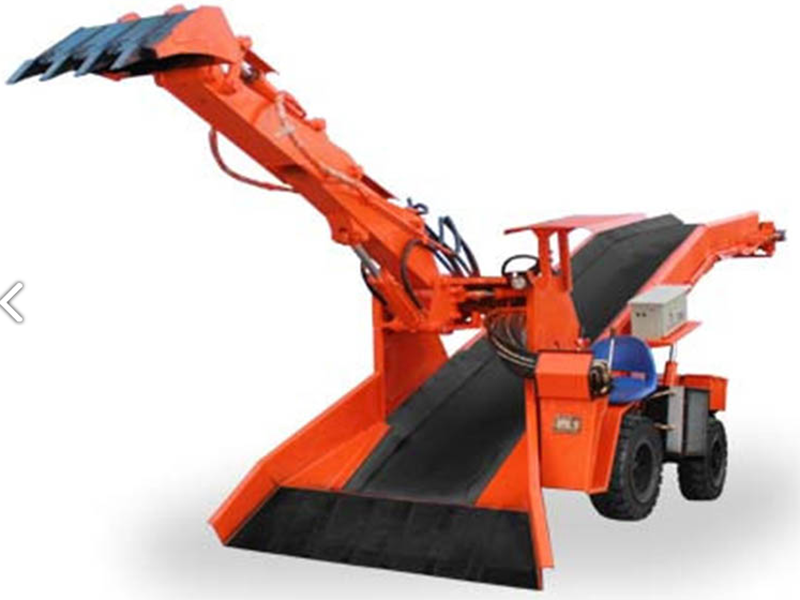

ZWY-120型液压扒渣机

产品介绍

一、产品特色

120型液压扒渣机主要是为大型巷道而设计，整机主要优势为：挖掘系统大小臂配有标准型和加长型，标准型大小臂长度为1.05m和1.0m，加长型大小臂长度为1.2m和1.25m，供用户根据巷道截面大小定制选装。建议2.6×2.6㎡ 截面巷道选用标准型大小臂，3.0×3.0㎡及以上截面巷道选用加长型大小臂，以提高工作效率。

挖掘系统销轴优化改进设计，采用含油石墨铜套、方头法兰和轴端加注润滑脂结构，并选用优质黄油嘴，有效解决了销轴润滑油加注不便和止转锁片松脱故障。

挖斗板材由10mm改为12mm，两侧和斗体内侧加焊10mm耐磨钢板层，齿套采用新型耐磨铸钢件，齿套和齿体联接轴销采用横装取代竖装方式， 有效提高挖斗使用寿命增加强度和耐用性，防止铲斗挖齿根部焊缝破裂，延长使用寿命。

龙门架内挡板、盖板 、中隔板改进设计，增大矿料通过截面，尺寸加宽30mm、增高50mm，龙门架通过截面尺寸达到760x600m㎡大、小臂油缸耳设计改进，焊缝长度增加50mm，焊接工艺要求双面开坡口焊接，增加油缸耳焊接强度 ，有效防止油缸耳拉脱事故。

对大小臂、 回转体／座、连接板、龙门架等零部件进行人工时效和喷丸处理，消除焊接应力，防止和减少零件变形，消除表面焊接飞溅物，提高表面质量。

司控台踏板双面焊接，防止脱焊。操纵台前板折弯角度增大，对司控台恢复包边，防止油管接磨。

二、适用范围

永力通系列轮胎挖掘式装载机（扒渣机）是一种连续装载作业的高效率出矿设备，120型液压扒渣机适用于作业断面为2.6×2.6米以上的大型巷道。主要用于铁矿、铜矿、金矿、银矿、铅锌等金属矿和磷矿、煤矿等非金属矿及水电站引水洞、隧道工程的平巷掘进、装载作业。本产品将爆破下的各种矿石、矿料、泥渣或石土等挖掘、输送、直接装入运输机、农用车、矿车或其它运输设备上输出。具有取代人工，极大地提高工作效率，提升出矿量的特点，是矿山及小型隧洞理想的机械化装矿设备。

技术参数
