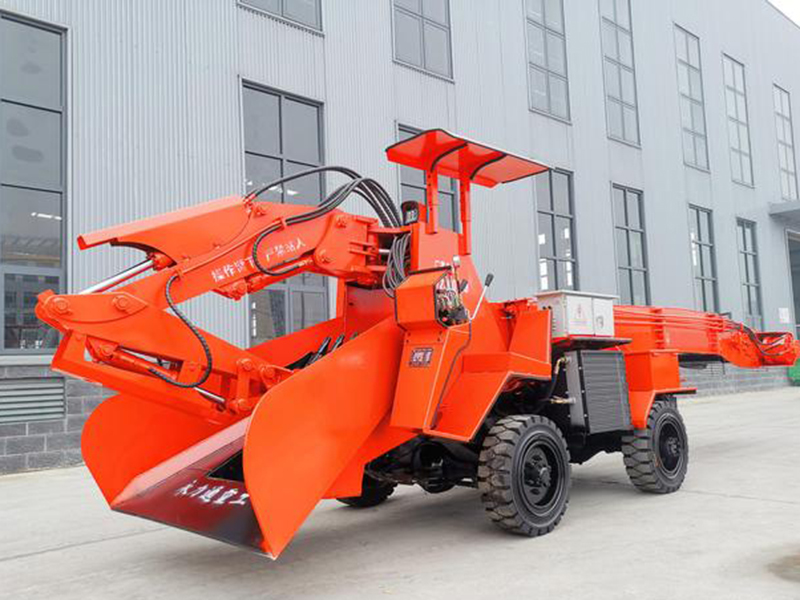

ZWY-60轮式刮板扒渣机
创建时间：2025-02-07 15:02
产品介绍
一、产品型号说明
ZWY1.3-60T-4B-CDQ
Z：装载方式
W：挖掘装载方式
Y：液压行走方式
1.3：铲口宽度
60T：装载能力m³/h
装机功率kw为60T
2B:两轮驱动
4B：四轮驱动
C：柴油驱动
D：柴油机电启动
Q：加强机型
二、产品特色
1、可连续进行挖掘、扒取岩渣、
运输到梭式矿车和其它转载设备。
2、使用本产品能极大提高工作效率，
降低采掘成本，提高经济效益。
单台设备每小时可出料50－60立方米，
代替30多名人工作业，
减少了作业人员、
同时减少了安全隐患。
3、适用于断面为2.2×2.2米以上的巷道。
三、适用范围
永力通系列轮胎挖掘式装载机（扒渣机）
是一种连续装载作业的高效率出矿设备，
适用于作业断面为2.2×2.2米
以上的中小型巷道。
四，技术参数
|
ZWY-60型柴油扒渣机技术参数 |
|
|
项目 |
参数 |
|
型号 |
ZWY1.3-60T-4B-CDQ |
|
装载能力（m³/h） |
≤60 |
|
整机质量（kg） |
（约）2750±5% |
|
轴距（A）（mm） |
1550 |
|
轮距（前/后） （mm） |
1110/1190 |
|
最小转弯半径（m） |
≤5 |
|
挖掘宽度（B）（mm） |
3000 |
|
挖取距离（C）（mm） |
≥1400 |
|
挖掘深度（Z）（mm） |
≤500 |
|
挖掘高度（H）（mm） |
2100 |
|
卸载最高处高度（H）（mm） |
1350（可加高） |
|
装车长度（D）（mm） |
1500（可加长） |
|
爬坡能力（°） |
≤5 |
|
物料最大通过能力（mm） |
≤600×450 |
|
输送带速度（m/s） |
0.8±5% |
|
输送能力（m³/h） |
≥60 |
|
主电机功率（Kw） |
11 |
|
行走速度（Km/h） |
1.45 |
|
额定工作压力（Mpa） |
12 |
|
安全阀开启压力（Mpa） |
12.5 |
|
电器绝缘强度（MΩ） |
三相 |
|
相间 |
≥1.5 |
|
运输状态最大外形尺寸（mm） |
长 |
|
宽 |
1300±50 |
|
高 |
1400±50 |
|
适用最小断面（㎡） |
2.2×2.2 |
